wssjc.ybzhan.cn仪表网旗下氢能作为清洁能源的重要方向，其储运环节的核心装备之一，就是四型氢气瓶。四型瓶采用非金属复合材料内胆＋纤维缠绕复合外层结构，具有重量轻、抗氢脆、耐腐蚀等优势，已广泛应用于氢燃料重卡、客车及氢能储运装备等场景，承担高压氢气的存储与输送任务。但结构优势的另一面，是工艺难点。瓶口、瓶底与瓶身连接处的环形热熔对接焊缝，是整只气瓶力学与密封性能弱的部位。焊缝内部一旦存在微小裂纹、熔合不足、分层、虚焊或气孔、过焊、冷焊等隐性缺陷，肉眼与常规外观检查无法识别；在长期高压循环与温度波动下，这类缺陷极易扩展，进而引发氢气泄漏，严重时可能造成燃烧、爆炸事故，对生产安全与终端使用构成重大隐患。
面对非金属热熔焊缝，传统无损检测手段存在明显局限：超声检测依赖耦合剂传导声波，而非金属复合材料内胆声阻抗低、声衰减与散射强，加之曲面接触耦合困难，导致信号信噪比差；渗透检测仅对开口于表面的缺陷有效，对焊缝内部的分层、虚焊、熔合不足基本无检出能力；同时，各类手段均难以对环形曲面焊缝完成全周连续扫查与成像，缺陷位置与范围缺乏定量依据，多依赖人工判读，检测一致性与可追溯性较差。
德朗TS2010多频微波PE管材检测系统通过发射高频电磁微波信号并捕捉目标物体反射的回波，结合算法处理，实现对目标物体的高效检测。用于检测(复合材料、塑料、陶瓷、橡胶等)非导磁性、非导电性材料，以及PE管热熔焊焊缝的冷焊、过焊、夹杂、孔洞等常见缺陷，非金属材料与金属材料之间的分层、脱粘等缺陷。
案例背景
某企业主打非金属复合材料内胆轻量化储氢气瓶的生产。企业在量产过程中发现，瓶口、瓶底与瓶身连接的热熔焊接工序中，焊缝内部隐性缺陷依靠目视与常规探伤难以有效排查，无法满足量产状态下的质量管控要求，迫切需要一套可对曲面环形热熔焊缝进行全环成像的无损检测设备。经市场了解后，该企业决定采用德朗TS2010多频微波PE管材检测系统。在双方确认技术路线可行后，德朗团队进入客户生产车间，开展实物试样现场验证试验。
检测现场
试样情况：企业量产主流规格的四型氢气瓶缺陷试样，气瓶外径630mm，瓶体壁厚8mm；检测位置为瓶口、瓶底两处环形热熔对接焊缝。试样焊缝本身预先存在固有缺陷，用于验证检测设备在真实工况下的实际检出能力。

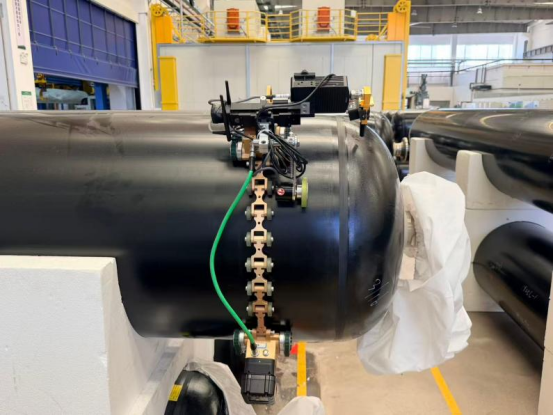

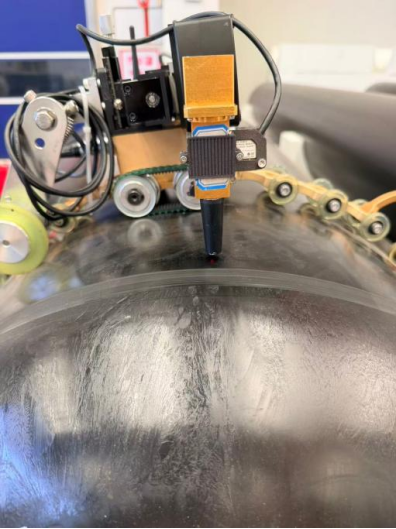

针对气瓶大直径弧形曲面特点，德朗技术人员对配套工装进行优化，延长车体辅助链条，使检测车体能够紧密贴合瓶体外表面，有效消除扫查过程中的晃动与探头偏移，保障采集数据的稳定性与一致性。
调试完成后设置弓字型自动化扫查轨迹，主要运行参数如下：
X轴扫查行程：1978mm
Y轴扫查行程：10mm
X、Y轴步进距离：5mm
Z轴提离高度：3mm
设备启动后，对两处环形焊缝开展连续自动化环形扫查，自动采集微波反射信号并实时输出C扫成像图谱，全程无需人工接触焊缝表面，即完成全环焊缝数据采集。
检测结果
1、成像区分清晰，判读门槛低
C扫图谱辨识度高，焊缝完好区域与缺陷区域边界直观可辨，两类区域的微波反射系数差异明显，无需复杂二次解析即可快速判断焊缝质量状态，有利于产线人员的现场操作与批量判定。
2、缺陷信号稳定，重复性好

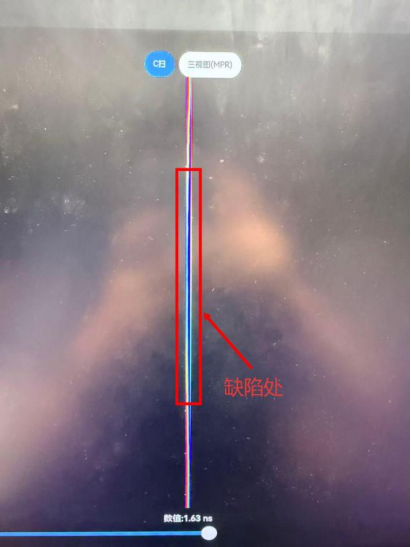

图谱在1.63ns时域位置出现明显异常信号波动，与完好焊缝基线信号形成强烈对比，缺陷信号特征稳定，多次采集结果一致，具备良好的检测重复性。
3、缺陷范围可量化，支撑判定决策
经图谱量化测算，该试样缺陷区域长度约占整条环形焊缝总长度的2/3；系统可精准锁定缺陷起止位置，完整勾勒缺陷覆盖范围，为产品返修、报废判定提供可追溯的量化依据。
用户评价
完成全部现场测试后，用户对该系统给予高度认可：传统检测手段很难捕捉非金属复合材料内胆热熔焊缝内部的隐藏缺陷，而本设备实现了曲面环形焊缝的自动化扫查成像，能够有效检出肉眼不可见的内部虚焊、分层类缺陷；非接触检测模式不损伤工件，缺陷位置与大小可量化，匹配产线批量检测的使用需求，解决了四型氢气瓶焊缝质量管控的一大痛点。用户表示，后续将结合本次试验结果推进产线落地应用。
面对传统无损检测难以胜任的非金属曲面焊缝检测难题，TS2010多频微波PE管材检测系统以非接触检测、自动化环形扫查、C扫可视化成像与缺陷定量定位能力，有效识别热熔焊缝中的分层、熔接缺失、虚焊等隐性缺陷，四型氢气瓶热熔焊缝批量无损检测的应用缺口。为国内氢能装备制造企业的质量管控提供了新的可靠技术手段，助力氢能产业安全、高质量发展。
